جزئیات محصول:
|
| رنگ: | نقره ای | درون ابعاد: | 20000 میلی متر × 2500 میلی متر × 3500 میلی متر |
|---|---|---|---|
| : | حداکثر دمای پخت: | 350 | |
| Temperature uniformity control: | ±5℃ | Avg.heating up time: | 40min |
| Max load capacity/mesh-belt: | 200kg/㎡ | Max output: | 8000kg/h |
| برجسته: | کوره عملیات حرارتی,پوشش گالوانیزه روی |
||
پارامتر اصلی تابع طرح نهایی و تصویب شده باشید

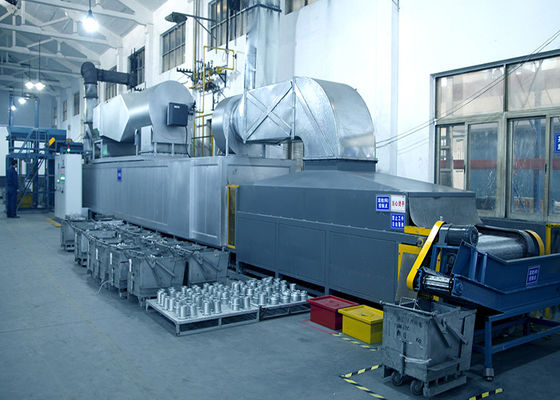

معنی شکل کوره 20000 میلی متر × 2500 میلی متر × 3500 میلی متر (طول بخش پخت 13 متر)
درجه حرارت پیمایش حداکثر 330
سرعت انتقال v = 0.45 ～ 0.25 / / min
عرض تسمه مش 1000mm
ارتفاع موثر گلو 300 میلی متر
ظرفیت گرمایش بنزین 300000 کیلو کالری در ساعت
ظرفیت نصب شده 25.2KVA
صفحه لمسی پانل عملکرد / زبان انگلیسی و چینی
کنترل دما 5 ±
فرآیند عملیاتی روش تصفیه بارگیری → تسطیح → قبل از گرم کردن → پخت → سرمایش و تخلیه
ساختار و توضیحات
به طور عمده از بخش بارگیری و تخلیه ساخته شده است ، سیستم خنک کننده HL ، واحد انتقال ، بدنه ، سیستم های تولید و گردش هوا هوای گرم انفجار ، سیستم کنترل الکتریکی و غیره. این محصول مخصوص پوشش Geomet (و مناسب برای هر نوع مارک دیگر از پوشش پوسته روی ، بدون توجه به پایه آب یا رنگ پایه حلال) است. با تنظیم دقیق سرعت مشبک ، به طور خودکار کنترل می شود ، می تواند تمام مراحل پردازش را به طور کامل برآورده کند.
بخش بارگیری:
در اینجا بستر بارگذاری و انتقال واحد طراحی شده است. به منظور داشتن لایه روکش Smoth ، فاصله مناسب تراز کردن در نظر گرفته می شود.
بخش بارگیری:
در اینجا بستر تخلیه و واحد انتقال طراحی شده است.
سیستم خنک کننده :
عملکرد سیستم خنک کننده HL ، ساخته شده از سلول خنک کننده ، تأمین و اگزوز پنکه ها و مجرای هوا ، اجرای خنک کننده قسمت های درمان شده است. فن گریز از مرکز روتور خارجی بالا اتخاذ شده است. و عایق حرارتی در خروجی و ورودی سلول تنظیم می شود.
واحدهای نقاله
زنجیره درایو (40Mn) ، φ27㎜ فولاد بدون درز tub3 نگهدارنده ، تسمه مش از استیل ضدزنگ (مناسب برای M6) ، جعبه کاهش ، دستگاه تنشی ، قطعات درایو ، شافت درایو و پیست.
بدن
در اینجا بدن دارای سیستم خونریزی مرطوب و سیستم های تولید و گردش هوا با هوای گرم و از جمله:
بدن شامل دو بخش پیش گرم و پخت است. گرمایش قبل از گرایش عمدتا از خیس شدن در قسمت کم گرما خلاص می شود و بخش پخت آن لایه روکش را در شدت بالا تقویت می کند. همه وسوسه های موجود در این دو بخش قابل تنظیم و کنترل هستند. سیلیکات آلومینیومی با ضخامت 180 میلی متر بین دیوار داخلی (صفحه استیل ضد زنگ 1.5 میلی متر) و دیوار خارجی (صفحه نورد سرد 1.5 میلی متر) پر می شود. به منظور کاهش کانال حرارتی و اطمینان از وسعت گرما ، تمام صفحات داخل و خارج مهر و موم نمی شوند.
سیستم خونریزی مرطوب
این سیستم ، که عمدتاً حاوی فن و لوله رطوبت گیر است ، از تسطیح مرطوب و در حالی که از لایه پوشش محافظت می کند ، از چربی مرطوب خارج می شود تا به بهترین سطح پوشش برسد.
سیستم های تولید و گردش هوا هوای گرم انفجار:
دو مجموعه از این نوع سیستم ها وجود دارد. یکی برای گرمایش از طریق روش گرمایش برقی و دیگری برای تصفیه با روش گرمایش گاز است. هر دو برای دستیابی به تبادل گرما بین کوره و مشعل ، از دمنده های هوا استفاده می کنند.
فن ها و لوله های گردشی عمدتا برای سیستم های گردش هوای داغ انفجار طراحی شده اند. و لوله ها از جنس استنلس استیل 2.0 میلی متر هستند.
واحد بارگیری
وظیفه آن تخلیه قطعات پوشش داده شده از تسمه مش کوره در قسمت قابل بازیافت است.
عرض زنجیره لینک صفحه: 270 میلی متر
سرعت انتقال: 2.5 متر در دقیقه
جعبه کاهش: 0.75KW
سیستم کنترل برقی:
عملکرد صفحه نمایش لمسی به تصویب رسیده است ، بنابراین به راحتی می توانید تمام اقدامات کوره مانند کنترل دستگاه محرک مش کمربند ، دستگاه تنظیم سرعت ، کنترل سیستم های تولید و گردش هوای داغ انفجار ، سنجش دمای گرما ، را کنترل کنید. سیستم خونریزی و غیره.
