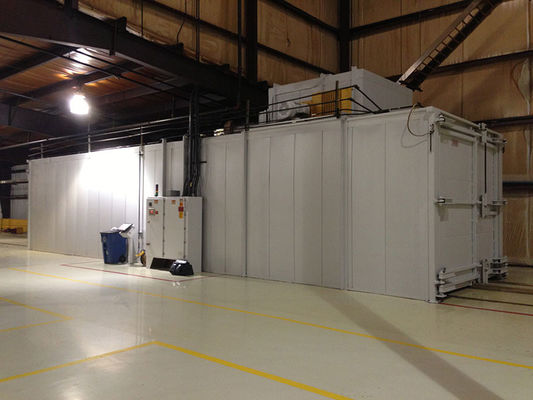

پوشش پودری گاز گرمایش پخت فر دمای یکنواخت

پارامتر اصلی مشمول طرح نهایی و تایید شده باشد

مزایای:

1. کنترل خودکار دما و زمان

2. دمنده مقاوم در برابر دمای بالا

3. گرمایش گردش هوای گرم، یکنواختی دما

Meas.شکل کوره 20000mm×2500mm×3500mm (طول بخش پخت 13 متر است)

حداکثر درجه حرارت پخت330 ℃

سرعت انتقال v=0.25-0.45m/min

عرض تسمه مشبک 1000 میلی متر

ارتفاع موثر گلو 300 میلی متر

ظرفیت گرمایش گاز 300000 کیلو کالری در ساعت

ظرفیت نصب شده 25.2KVA

صفحه نمایش لمسی پنل عملیات / زبان انگلیسی و چینی

کنترل دما ± 5 ℃

فرآیند عملیاتی تکنیک پخت بارگیری → تسطیح → پیش گرمایش → پخت → خنک کننده و تخلیه

ساختار و توضیحات

به طور عمده از بخش های بارگیری و تخلیه، سیستم خنک کننده HL، واحد انتقال، بدنه، سیستم های تولید و گردش هوای داغ، سیستم کنترل الکتریکی و غیره تشکیل شده است.این به طور خاص برای پوشش Geomet طراحی شده است (و مناسب برای هر نوع پوشش ورقه ای روی مارک های دیگر، بدون توجه به رنگ پایه آب یا پایه حلال).با کنترل خودکار بالا با تنظیم سرعت مش بلت، می تواند تمام فرآیندهای پخت را به طور کامل برآورده کند.

بخش بارگیری:

در اینجا سکوی بارگیری و واحد انتقال طراحی شده است.برای داشتن لایه پوششی صاف فاصله تسطیح مناسب در نظر گرفته شده است.

بخش تخلیه:

در اینجا سکوی تخلیه و واحد انتقال طراحی شده است.

سیستم خنک کننده :

عملکرد سیستم خنک کننده HL، ساخته شده با سلول خنک کننده، تامین و تخلیه فن ها و مجرای هوا، اعمال خنک کننده قطعات پخت شده است.فن گریز از مرکز روتور بیرونی بالا پذیرفته شده است.و عایق حرارتی در خروجی و ورودی سلول نصب می شود.

انتقال واحدها

زنجیر محرک (40Mn)، لوله نگهدارنده فولادی بدون درز φ27㎜3، تسمه مشبک فولادی ضد زنگ (مناسب برای M6)، جعبه کاهش، دستگاه کشش، چرخ دنده های درایو، شفت محرک و مسیر.

بدن

در اینجا بدن شامل سیستم Wet-bleeding و سیستم های تولید و گردش هوای داغ است و شامل:

بدنه شامل دو بخش پیش گرمایش و پخت است.پیش گرمایش عمدتاً در دمای پایین رطوبت را از بین می برد و بخش پخت لایه پوشش را در دمای بالا جامد می کند.تمامی دماهای این دو بخش قابل تنظیم و کنترل هستند.سیلیکات آلومینیومی با ضخامت 180 میلی متر بین دیواره داخلی (صفحه فولادی ضد زنگ 1.5 میلی متر) و دیواره خارجی (صفحه نورد سرد 1.5 میلی متر) پر شده است.به منظور کاهش کانال حرارتی و اطمینان از انبساط حرارتی، تمام صفحات داخل و خارج آب بندی نمی شوند.

سیستم خونریزی مرطوب

این سیستم که عمدتاً حاوی فن و لوله رطوبت گیر است، پس از تسطیح و در حین گرم شدن از لایه پوشش، از شر فرار مرطوب خلاص می شود تا به بهترین سطح پوشش برسد.

سیستم های تولید و گردش هوای داغ:

دو مجموعه از این نوع سیستم ها وجود دارد.یکی برای پیش گرمایش از طریق گرمایش الکتریکی و دیگری برای پخت به روش گرمایش گازی.هر دو از دمنده های هوا برای دستیابی به تبادل حرارت بین کوره و مشعل ها استفاده می کنند.

فن‌ها و لوله‌های گردشی عمدتاً برای سیستم‌های گردش هوای Hot Blast طراحی شده‌اند.و لوله ها از فولاد ضد زنگ 2.0 میلی متر ساخته شده اند.

واحد تخلیه

وظیفه آن تخلیه قطعات پوشش داده شده از تسمه مشبک کوره در جعبه بازیافت است.

عرض زنجیره پیوند صفحه: 270 میلی متر

سرعت انتقال: 2.5 متر در دقیقه

جعبه کاهش: 0.75 کیلو وات

سیستم کنترل الکتریکی:

عملکرد صفحه لمسی پذیرفته شده است، بنابراین به راحتی می توانید تمام اقدامات کوره را کنترل کنید، مانند کنترل دستگاه محرک تسمه مش، دستگاه تنظیم سرعت، سیستم های تولید و گردش هوای داغ، سنجش دمای گرمایش، مرطوب سیستم خونریزی و غیره
